ジャンクエフェクターもこれで復活~スイッチ交換にチャレンジしよう

「エフェクターの音が出ない…壊れたのかな?」と思ったら、それはスイッチ部品の故障が原因かもしれません。意外と知られていませんが、部品の交換はとても簡単なのです。ということで、BigMuff風のサウンドが特徴な、とある激安ファズのスイッチ部品を交換してみます。

ぜひジャンクエフェクター復活の参考にしてください。

スポンサーリンク

ジャンクエフェクターはここが壊れているケースが多い

交換するスイッチ部品▲今回交換するファズのスイッチ部品。激安なだけに品質は悪い。(画像1)

世の中には多くのジャンクエフェクターが出回っています。「音が出ません」、「音にガリが出ます」など、その理由はさまざまです。

中でも多いのが「スイッチの接触がおかしいです」というジャンク品。それは、「スイッチ部品の故障」が原因です。逆を言えば、「部品を交換すれば直る」ということにもなります。

このような調子の悪いエフェクターを持っている人は大勢いることでしょう。そんな人達に試してもらいたいのが、ハンダごてを使った部品交換です。

ちょうど手元に不調なファズがあったので、良い機会だと思って挑戦してみることにしました。現時点では、ペダルを踏み込んでもエフェクト音が出ないという状態。LEDすら点灯しないので、場合によってはコンデンサ類が原因かもしれませんね。

さっそくですが、画像1をご覧ください。一見すると普通の部品ですが、タイトル画像にあるような一般的な物(画像左)よりもかなり質が悪いです。押し込んだ時の感触も気に入りません。

こんな粗悪品は交換してしまいましょう。配線を取り外していくのですが、「どのケーブルが繋がっていたのかわからなく」ことがあります。知識がある方にとっては問題ないでしょうが、はじめて挑戦する方は、必ずメモや写真をとっておくようにしましょう。

トゥルーバイパスの部品を交換する時は注意が必要

不要部品を再利用▲コンデンサ類の不要な足を再利用。タイトル画像を改めて見て欲しい。(画像2)

トゥルーバイパスのエフェクターはスイッチ部品にちょっとした工夫があることをご存じでしたか?タイトル画像にある粗悪品をもう一度ご覧ください。よく見ると、「鉄の線」のような物が2本ついていますよね?

これがトゥルーバイパスの配線なのです。2本の鉄線をハンダ付けしてから、各ケーブルを配線していくことになります。ちょっとよくわからないと思うので、豆知識を紹介します。

このスイッチ部品は「9ピン」と呼ばれるもので、画像を見ればわかるように9本のピンがあります。図に表わすと

1-2-3
4-5-6
7-8-9

といった具合です。

今回は画像2のように鉄線をハンダ付けします。元々ついていたスイッチとまったく同じ配線です。数字で例えると「1と8」、「2と6」をそれぞれ繋ぐ訳です。ピンには穴がありますので、そこに鉄線を通し、少量ハンダ付けします。これで準備は完了です。

メモや写真を参考にしてケーブルを配線していこう

配線は難しくない▲メモ通りに配線をしていく。とくに難しいことはない。(画像3)

続いてケーブルの配線に移ります。特に難しいことはなく、元々の配線パターンと同じで大丈夫です。すでに鉄線がついている部分(番号1など)は気にせず、そのままハンダ付けします。多少ハンダの量が多くなりますが動作には問題ありません。

スポンサーリンク

事前に用意しておいたメモ、写真を見れば配線パターンが分かると思います。ハンダが他のピンに触れないように注意してください。

ケーブルの先が傷んでしまったら、先端をニッパーで切り落として皮膜を剥きます。出てきた線を指でコリコリとまとめれば再利用できます。それによって長さが足りなくなることもあるので、よく考えてから切るようにしてください。

ケーブルが足りなくなったら別の物を用意しましょう。その際はケーブルを基板から取り外し、1から配線することになります。

作業終了。ついでに色々と部品を取り換えてみた

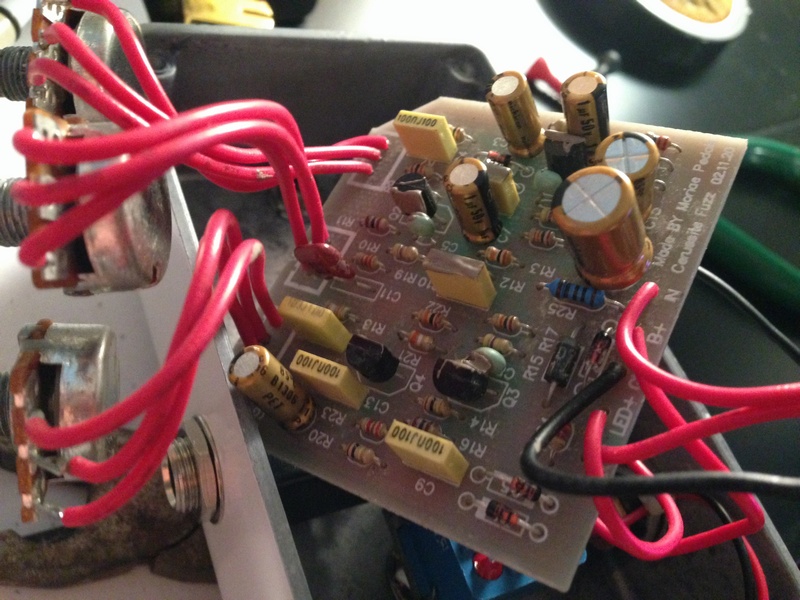

元の電解コンデンサ▲元々使われていた電解コンデンサ。(画像4)

交換後▲交換後。計6個の電解コンデンサを取り換えた。(画像5)

良くなった激安ファズ▲他の記事で紹介したお馴染みの激安ファズ。見違えるほど良くなった。(画像6)

配線が終わったので動作テストをしてみると、難なく動くようになりました。接触不良は改善され、エフェクト音とLEDの点灯も確認しました。やはり原因はスイッチにあったようです。

せっかくだったので、少しだけモディファイも加えることにしました。内容としては

・電解コンデンサの総交換
・LEDを超高光度の青色に交換
・ノブをクリアタイプに交換

といった具合です。定番のモディファイですね。

元々、値段の割にはサウンドが良かったのですが、外見(金色の格好悪いツマミなど)が気に入らなったのです。筆者のこのファズに関する記事があるので、それを読んで頂ければわかります。

電解コンデンサは画像4と5を見ればわかるように、計6個の交換を行いました。定番のニチコン製電解コンデンサを使用、ノイズが軽減され、多少籠りがちだったサウンドが抜けるようになりました。良くも悪くも「大人しくなった」という表現が合っているでしょうか。

モディファイ後、画像6のようになりました。青のLED、透明なツマミなど、外見は相当良くなりましたね。2000円のファズが大化けしました。モディファイをしたことで、なぜか愛着も持ちました。

いかがだったでしょうか?今回のように、スイッチさえ交換すれば使えるようになるジャンクエフェクターはたくさんあります。学生時代に学んだ技術レベルで修理可能なので、不調なエフェクターを持っている方は挑戦してみてください。

By黄昏症候群
